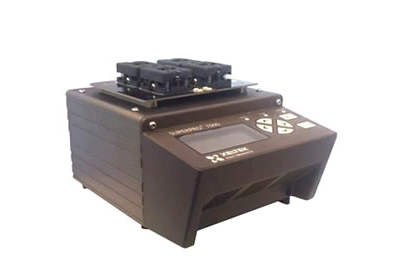

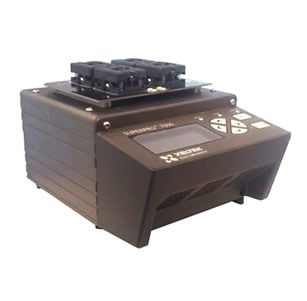

SUPERPRO/7500

SUPERPRO/7500 是秉承SUPERPRO家族优秀血统的最新一款专业智能通用编程器/烧录器/烧写器。依托Xeltek强大的器件算法库,支持器件数量持续增加中;速度更胜一筹,eMMC速度提升10倍;支持最多4颗芯片同时烧写;新一代管脚驱动技术保证更高可靠性及良品率;USB2.0及LAN双通讯接口。其主要特性如下:





☆ 烧录速度eMMC 器件提升10倍,普通NAND提升1倍,其他器件均有不同幅度提升。

☆ NOR/NAND FLASH, 串行EEPROM/FLASH等常用器件最多可同时编程4颗芯片(依器件类型及封装而定),以通用编程器/烧录器/烧写器的价格比肩量产编程器/烧录器/烧写器的产能 。

☆ 支持器件包括(但不限于)EPROM、Paged EPROM、并行和串行EEPROM、FPGA配置串行PROM、FLASH存储器(NOR 和NAND、)、BPROM、NVRAM、SPLD、CPLD、EPLD、Firmware HUB、单片机、MCU;支持封装包括(但不限于):DIP、SDIP、PLCC、JLCC、PGA、LGA、SOIC、SOJ、SOT、QFP、TQFP、PQFP、VQFP、MQFP、LQFP、TSOP、SOP、TSOPII、PSOP、SSOP、TSSOP、SON、EBGA、FBGA、FTBGA、VFBGA、μBGA、CSP、SCSP、QFN、HVQFN、。所有适配器无须经DIP锁紧插座转接,连接可靠性更高。

☆ 强大的NAND FLASH 平台方案库及专案支持能力。 NAND FLASH支持数十种主流平台包括 (但不限于)Samsung (XSR1.0/1.6), QualComm, HYNIX(HIFFS), MTK(Solution V1.1), ICERA (v1.0/2.0), ST (7162、7141等), AMLOGIC(IF2/0), REALTEK, PICOCHIP, DataLight ( Flash FX Pro), Marvell(310/303/920/935…), BroadCom, ZTE, Intel (CE4100),UBI, 联芯科技LEADCORE(L1809OG), MSATR等。快速用户专案软件订制(周期1-10个工作日)。

☆ 144脚万能驱动电路。144脚以内相同封装不同型号芯片一般只需一种适配器。通用适配器保证快速新器件支持。

☆ 更先进的第九代管脚驱动技术提供更干净的信号、更宽的电压范围以及更精确和更高频率的时钟。配合符合原厂规范的精密时序发生器确保直接支持Vcc为1.2V到5V各种工艺的器件,并具更高速度和更高良品率。

☆ 芯片安全保障机制。内建精密电压自校测电路,确保任何时候电压处于预设精度之内;自诊断功能随时诊断硬件故障,确保机器状态良好;操作前自动检测芯片错插、反插和管脚接触不良;操作前检查芯片ID码。

☆ 完善的过压\过流及ESD保护功能,避免损坏编程器/烧录器/烧写器。


三种工作模式

1)本地模式。通过USB2.0口(高速)与本地PC通讯,实现联机控制;

2)LAN模式。接入局域网实现本地或远程控制;

3)脱机模式。自带键盘、LCD显示器、可移动存储器(标准SD卡),可以脱机独立运行,操作便捷,易于扩展,最适合工厂现场大批量生产。工程文件(数量仅受卡容量限制)在联机状态下创建和下传到SD卡。


强大的软件功能

简化操作,提高效率,避免出错,对用户关怀备至。

1)工程(Project)。将用户关于对象器件的各种操作、设置,包括器件型号设定、烧写文件的调入、配置位的设定、批处理命令等保存在工程文件中,每次运行时一步进入写片操作,有效降低误操作概率。

2)批处理(Auto)命令。允许用户将擦除、查空、编程、校验、加密等常用命令序列随心所欲地组织成一步完成的单一命令。

3)量产模式。一旦芯片正确插入插座CPU即自动启动批处理命令,无须人工按键。

4)动态缓冲区。每一颗芯片烧写的数据都可以不同,软件按照用户要求自动完成数据变动,包括标准的和订制的序列号发生器(如MAC地址等)。

5)日志文件、生产统计功能。为质量跟踪提供便利。

6)知识产权保护功能。SD卡加密;工程文件权限管理及加密;产量限制;远程控制。

7)扩展。通过USB HUB控制多达12台机器同时工作。

8)支持JAM/STAPL Player和Direct C。

9)支持几乎各种已知文件格式并具备自动文件格式识别功能.

10) 条码管理功能。通过扫描工单上的条码即完成工程文件加载等一系列工作,避免人为操作错误。

11)接受用户特殊功能及算法软件订制。

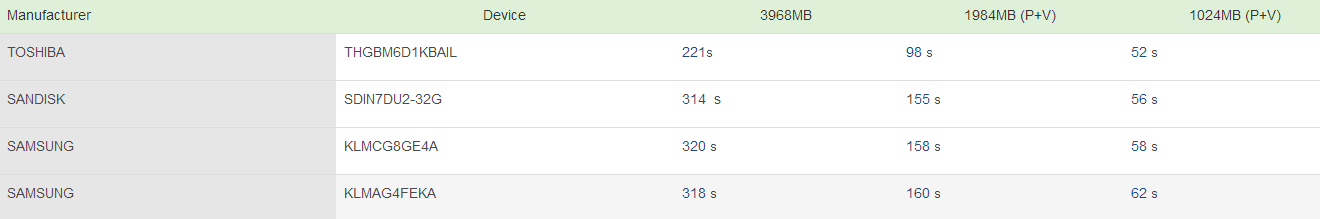

烧录速度实测数据


电气机械规格

PC通信接口:  USB2.0(高速),LAN(100M)

脱机存储媒介:SD卡

接地线插座

键盘及显示器:6键薄膜键盘、20字X 4行LCD显示器

电源: DC 12V /1.5A. 随机配电源适配器一只

主机尺寸:184 x 160 x 78 (mm);     主机重量:0.8Kg

包装尺寸:310 x 250 x 145 (mm);    包装重量:1.65Kg

工作温度范围:0-40°C

工作湿度范围:20%-80%


标准配置

主机、电源一个、USB2.0电缆一根、软件光盘一张(用户手册)、保修卡一张。

选配: DIP48锁紧插座、适配器、SD卡


附件(选配)及耗材

各种封装的编程适配器。

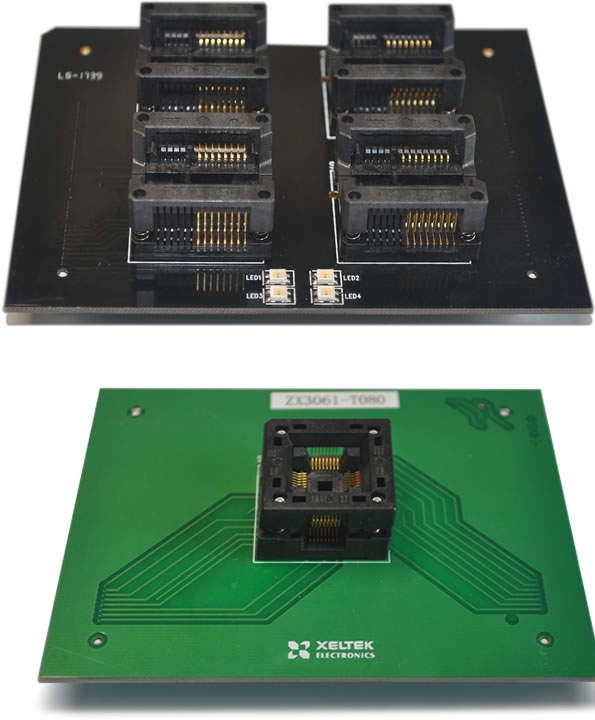

适配器(匹配芯片与烧写器)

ZX系列编程器适配器,在兼容性、通用性上,采用了更为简洁的设计理念,采用新型适配器插头,使得适配器的耐用性进一步提升,在与同类产品相比使用次数更多,减少了更换的频率,在生产过程中能更好的节约时间提高效率,降低生产成本。适配器从设计上对于SUPERPRO编程器进行针对性优化适配,在操作上更加人性化,方便操作员在换线生产、日常维护保养时减少操作失误发生的可能性。适配器外形上的优化设计(边缘倒角,圆角设计),避免PCB板划伤操作人员。

ZX系列适配器采用环保的无铅PCB基板,减少含铅材质可能造成的环境污染和对人体健康的影响。适配器插头使用的材料更为坚固耐用,减少使用中的磨损,普通适配器插头材质易磨损,容易造成接触不严密,影响芯片位置,造成编程失败或者异常报警。适配器插头金属接触部分采用镀层处理,减少金属氧化,能适应更加复杂的使用环境,保证编程过程的品质。

支持根据客户需求进行非标定制
